Pilono en Anillo de Circunvalación de Bucarest, Rumanía

Ejecución de pilono inclinado de sección variable

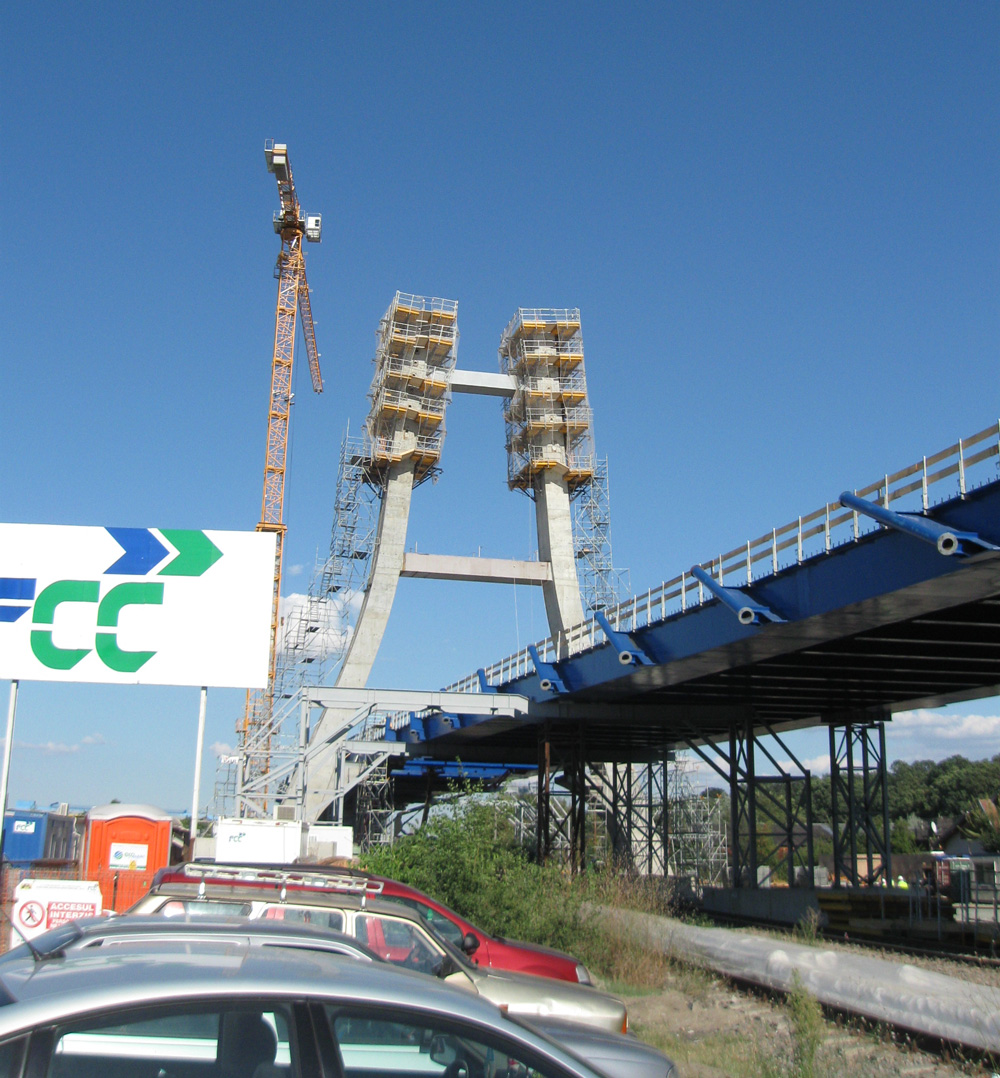

La obra se enmarca en el anillo de circunvalación de Bucarest, en el paso superior sobre el ferrocarril en Otopeni.

Descripción

La obra se enmarca en el anillo de circunvalación de Bucarest, en el paso superior sobre el ferrocarril en Otopeni.

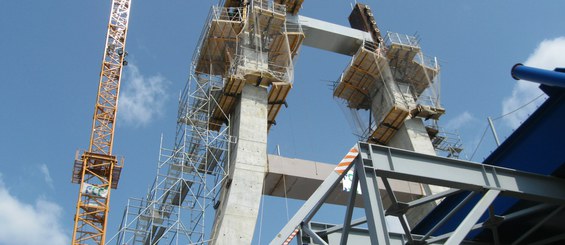

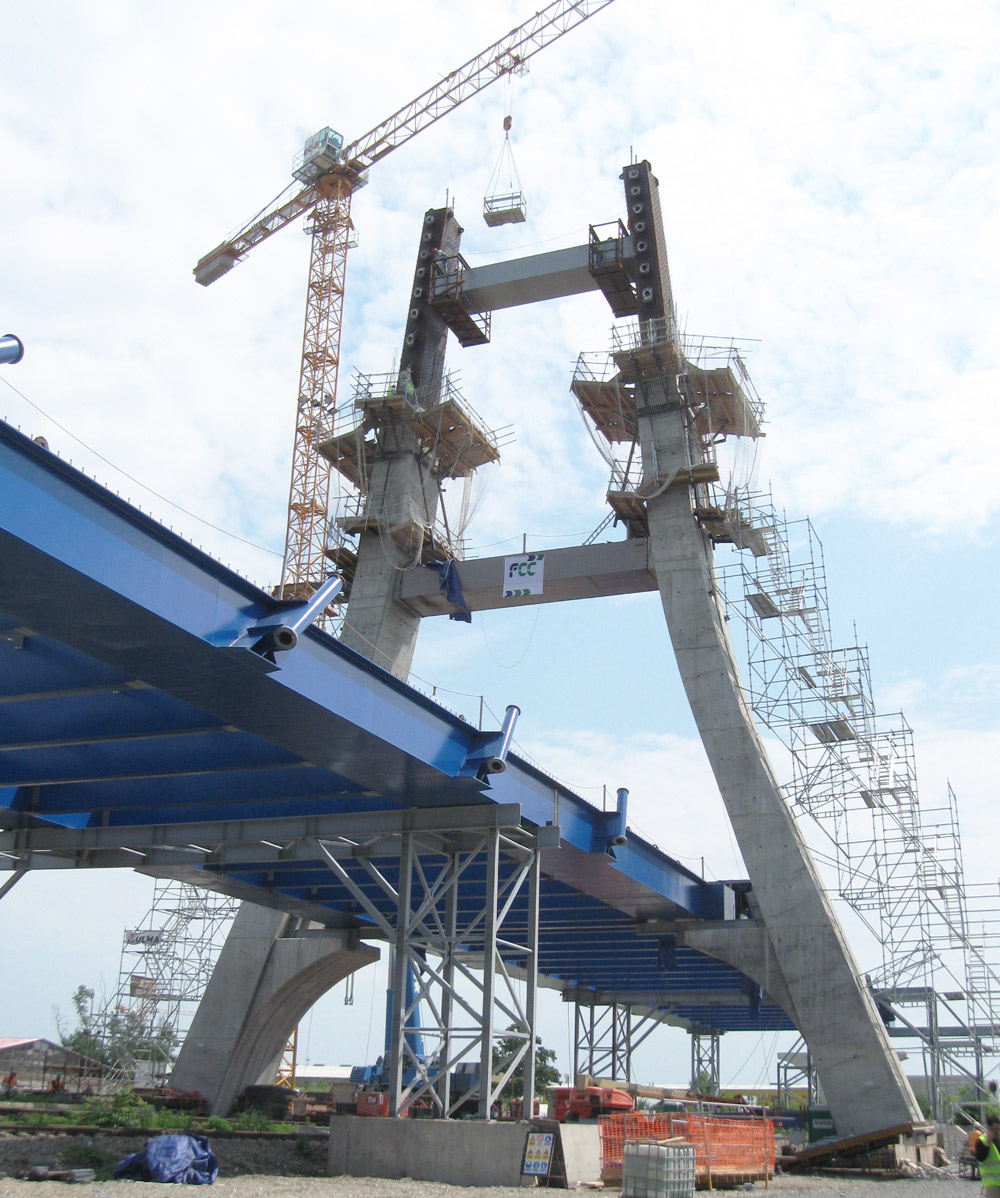

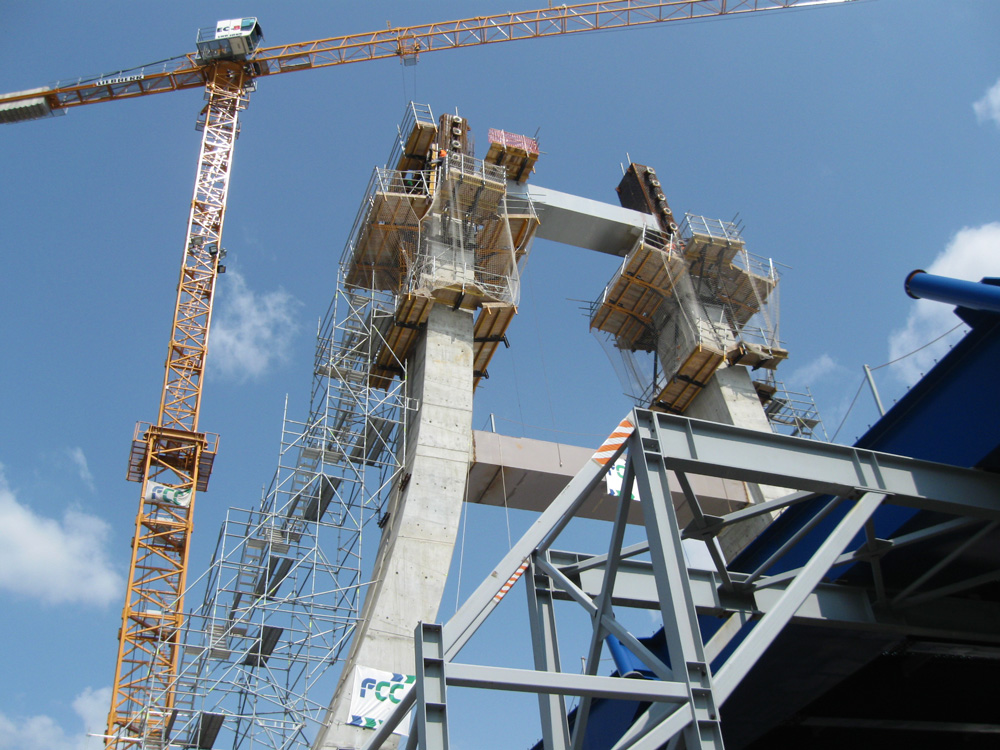

Con 47.65 m de altura, sus dos brazos se inclinan 20° respecto a la vertical y se enlazan mediante dos trabes horizontales, a 25 m y 41 m de altura respectivamente.

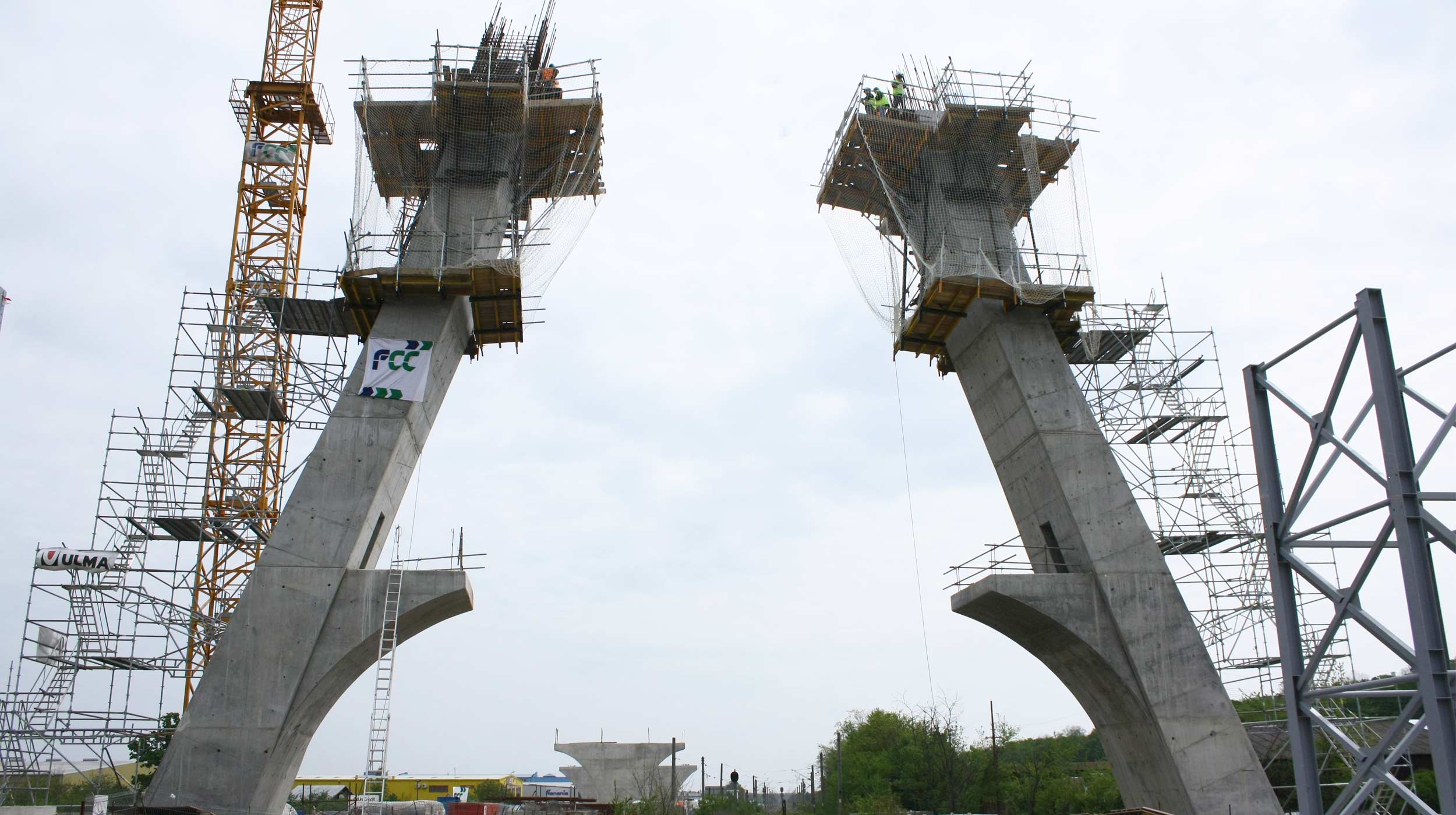

Los brazos incluyen una sección variable y una forma curva de 28.3 m de altura. A partir de ésta última, la sección de ambos brazos es constante.

Solución ULMA

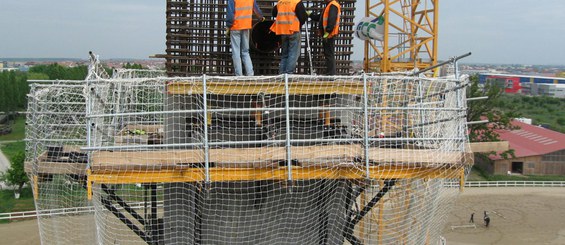

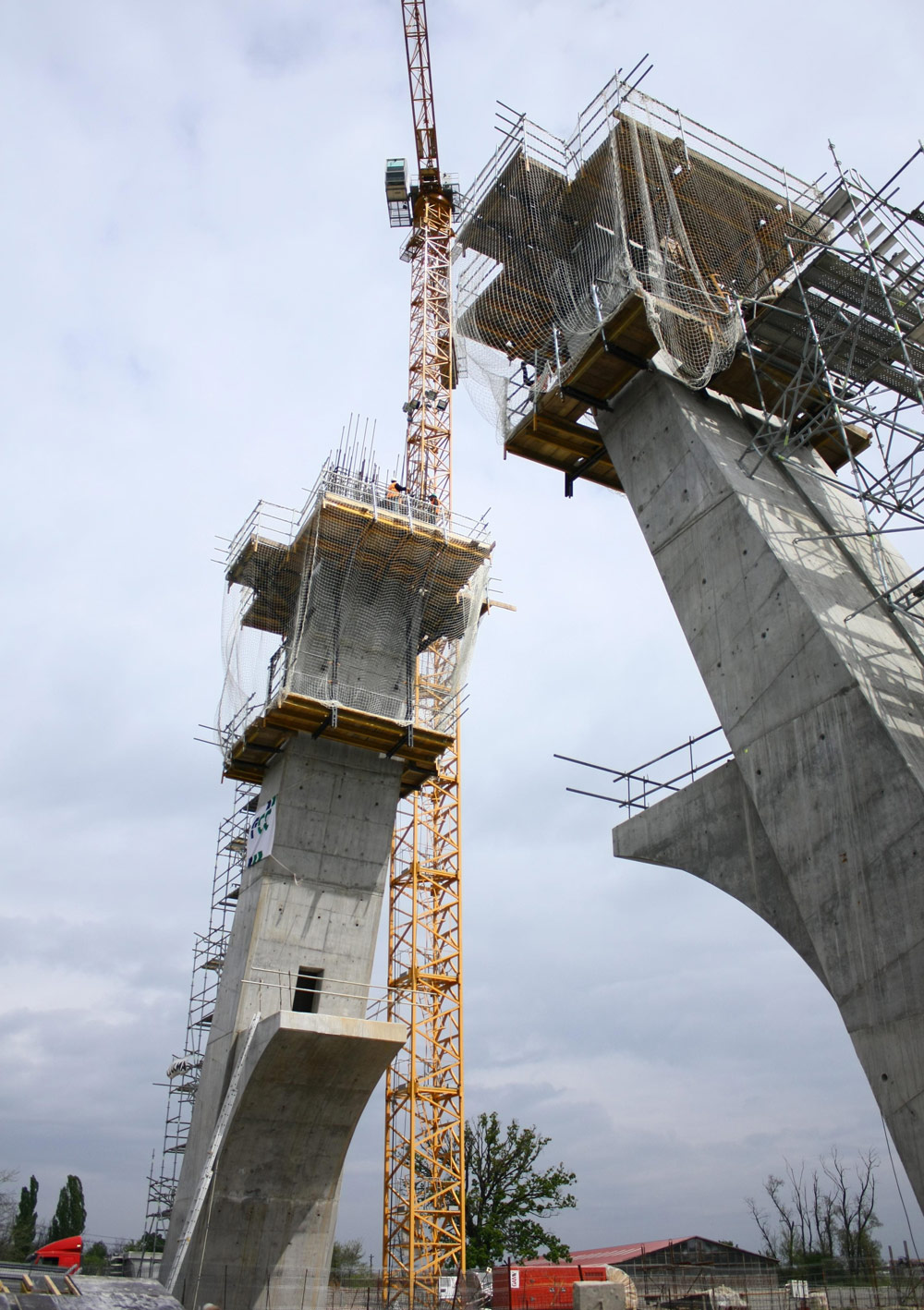

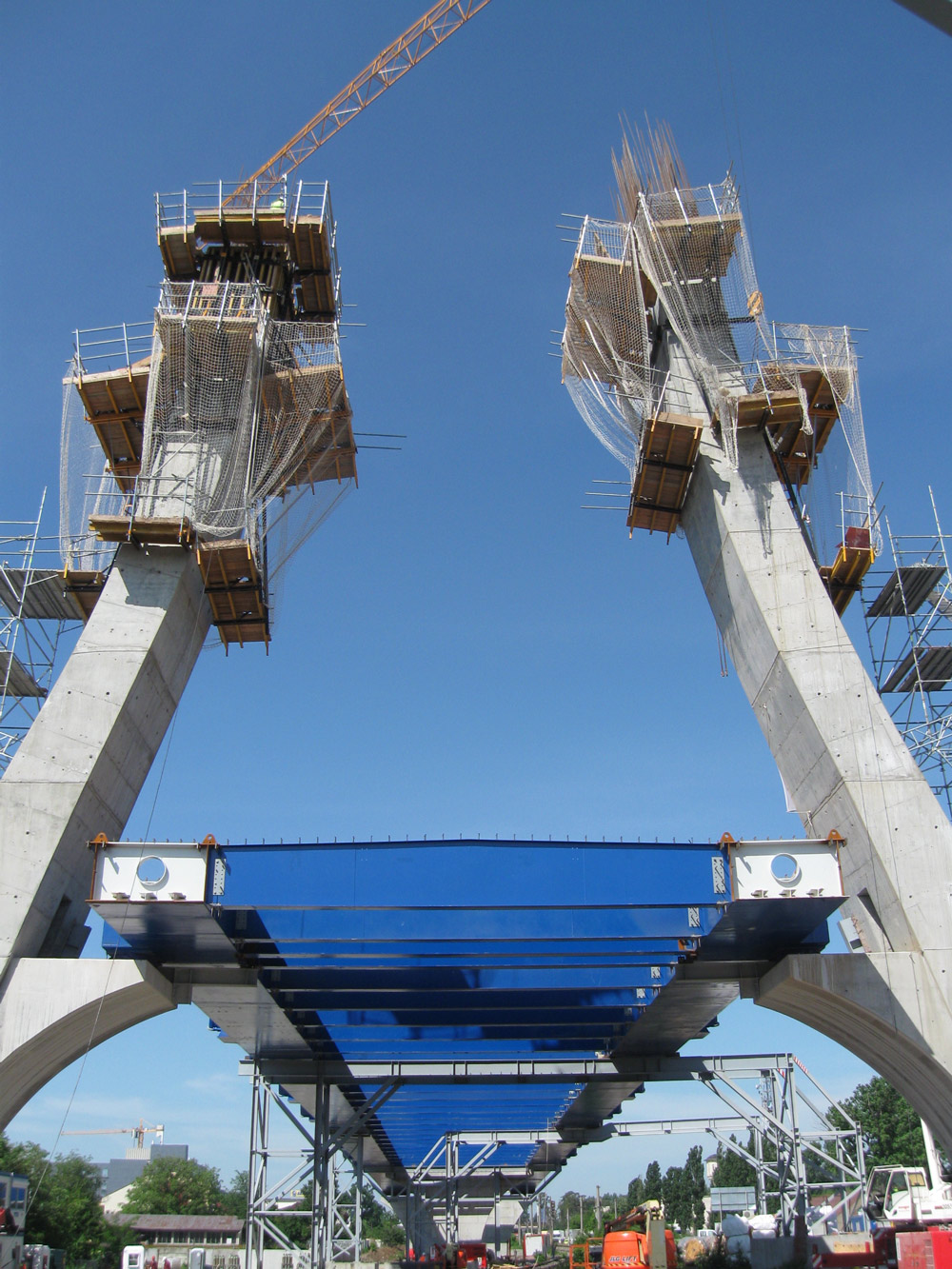

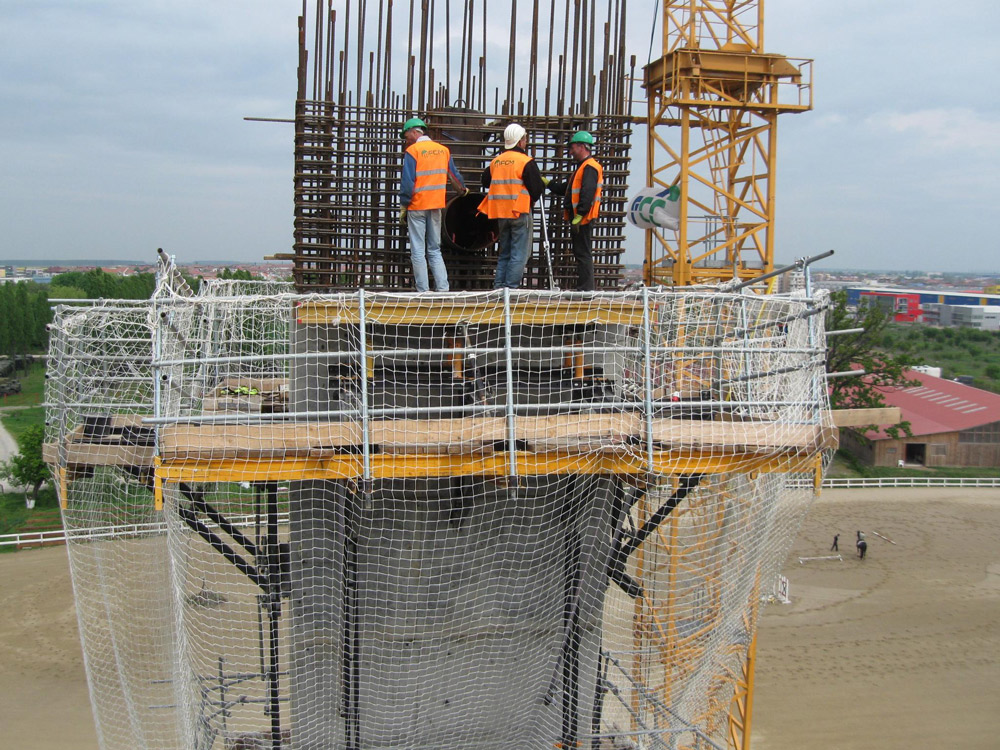

Elaborados con cimbra vertical ENKOFORM V-100, los 4 paneles exteriores se apoyaron sobre Consolas de trepado CR-250. Sus plataformas de trabajo horizontales garantizaron la seguridad laboral.

Cada conjunto, con un panel y dos consolas de trepado amarrados, se eleva de forma independiente y mediante grúa para el siguiente colado.

Para aguantar la presión del concreto, los paneles se conectaron con barras roscadas de Ø15, lo que les permitió soportar hasta 40 kN/m2 de presión.

El Andamio Multidireccional BRIO habilitó escaleras de acceso y plataformas de trabajo en los pilonos.
