Consola HC para puentes

Cimbra modular para colar las alas o losa central de puentes con núcleo metálico o concreto prefabricado. Característica destacable: la seguridad del sistema.
Cimbra modular para colar las alas o losa central de puentes con núcleo metálico o concreto prefabricado. Característica destacable: la seguridad del sistema.

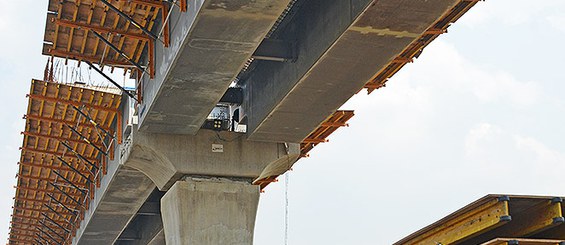

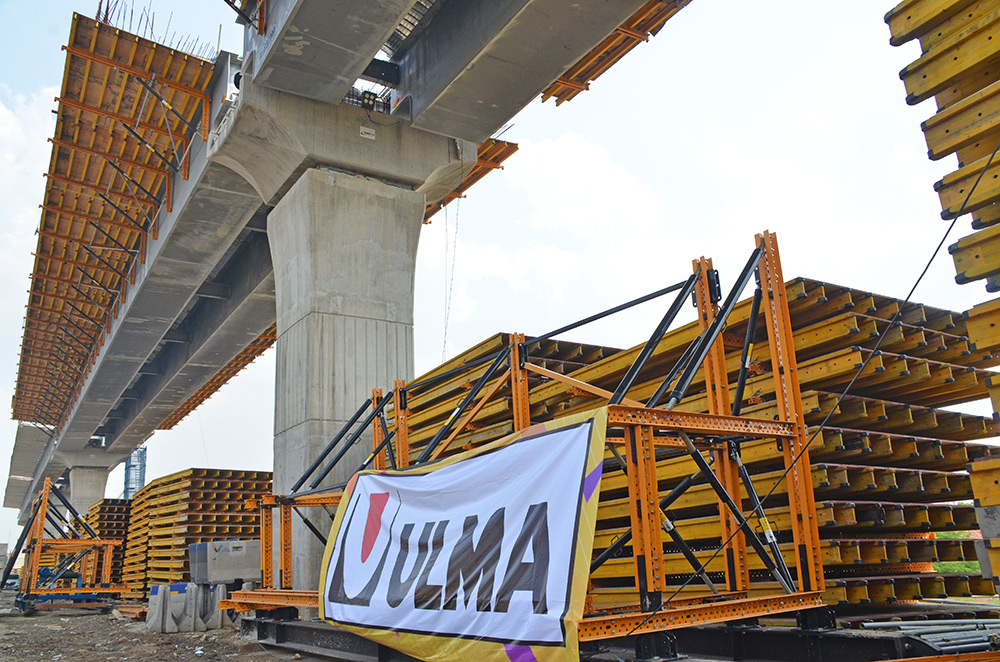

La Consola HC para puentes se utiliza para la ejecución in situ de alas o losa central de puentes mixtos con núcleo metálico o concreto prefabricado.

El sistema está formado por una cimbra modular y unos elementos auxiliares que permiten su fijación al núcleo del puente.

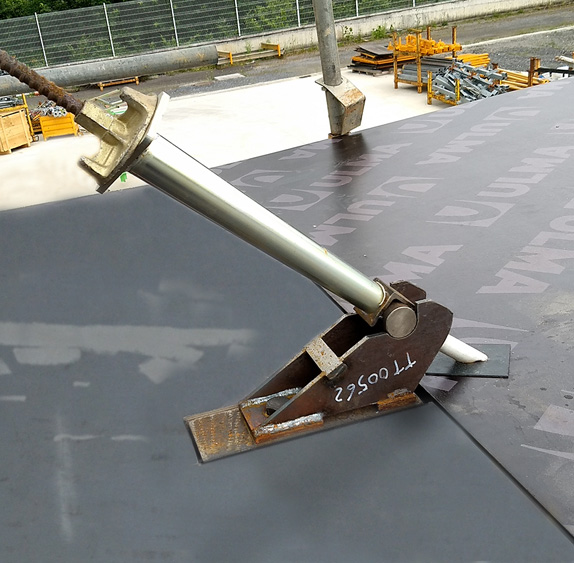

Las bases que fijan la cimbra al núcleo, pueden quedar perdidas en el concreto o pueden ser recuperables dependiendo de la longitud y características del puente.

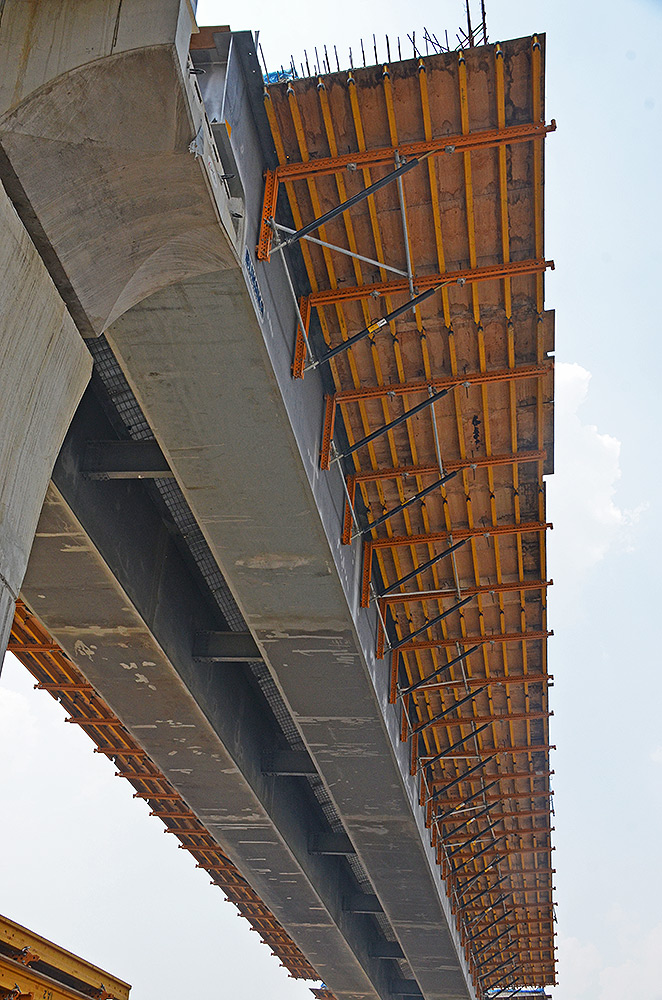

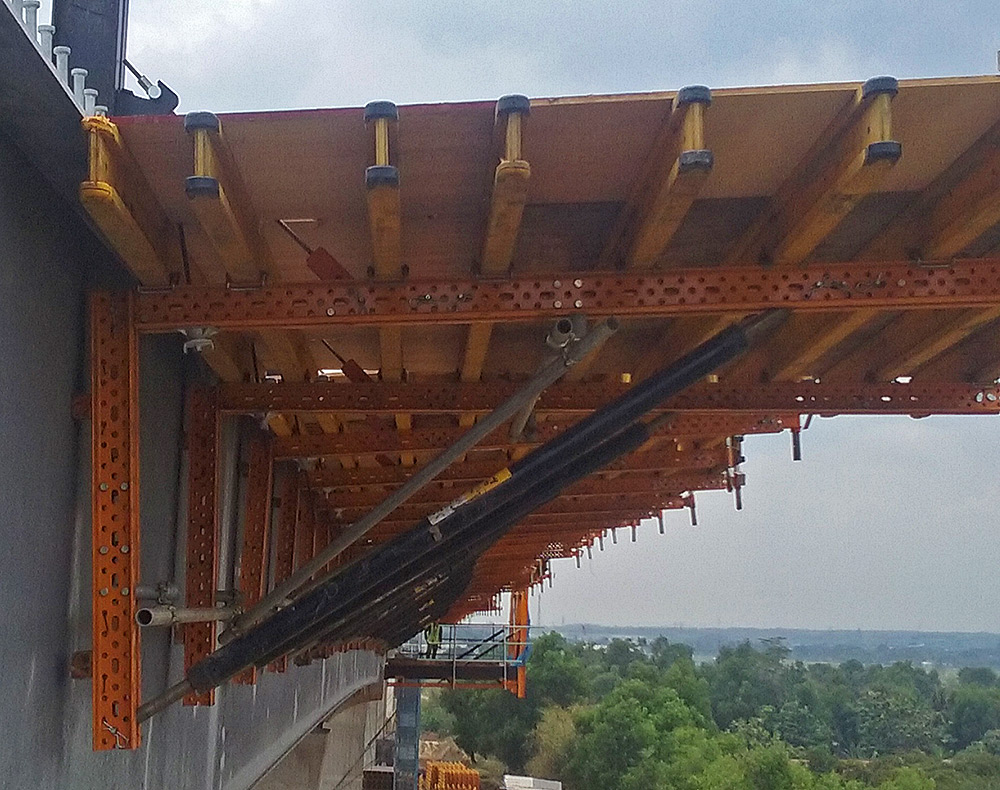

Cimbra ala exterior:

  • Cimbra tipo ménsula formado principalmente por riostras, tensores y vigas.
  • La unión entre las riostras se puede hacer mediante diferentes conectores.
  • El ángulo adecuado entre las riostras se consigue ajustando el tensor.
  • El apoyo (de la segunda riostra) sobre el núcleo, se hará mediante vigas de madera (cargas bajas) o el Apoyo Consola HC (cargas altas).

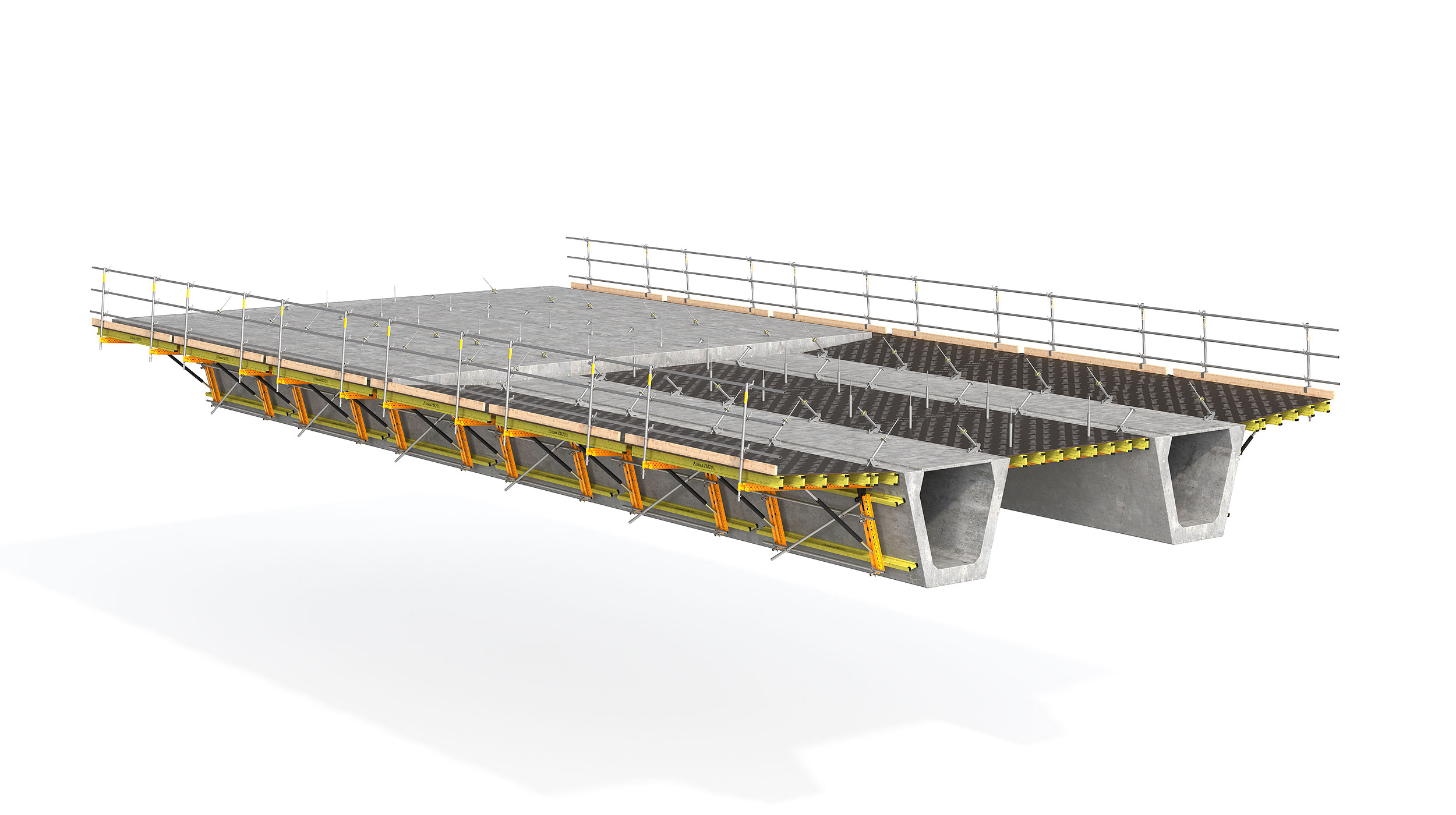

Cimbra ala interior o central:

  • Cimbra para solucionar las alas situadas entre dos núcleos.
  • Paños sencillos formados por dos riostras y vigas.
  • Sistema seguro con montaje y desmontaje desde arriba; ninguna operación se hace por debajo de la cimbra.
  • Sistema ligero, cimbra formada por elementos no muy pesados.
  • Sencillez de uso, no es necesaria una gran cualificación para su uso.
  • Rapidez de montaje, la mayoría de los elementos del sistema se unen entre sí con bulones. De esta forma se consiguen reducir los tiempos de ensamblaje.
  • Sistema versátil, se adapta fácilmente a diferentes geometrías.
