Sociedad minera Cerro Verde, Arequipa, Perú

Soluciones fiables para cimbras a una cara y soportes de losa a altura

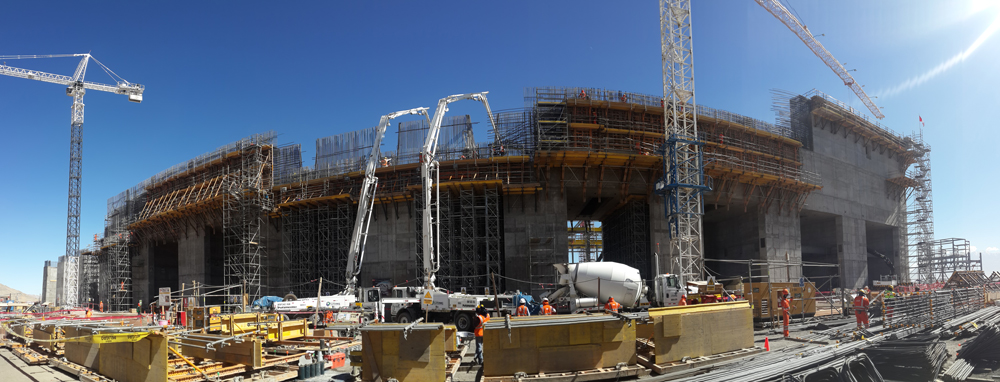

La antigua mina Cerro Verde, se encuentra actualmente en proceso de expansión pues se pretender incrementar su producción.

Descripción

La antigua mina Cerro Verde, principalmente destinada a la extracción de cobre, se encuentra actualmente en proceso de expansión de US$ 4,000 millones, pues se pretender incrementar considerablemente su producción.

Solución ULMA

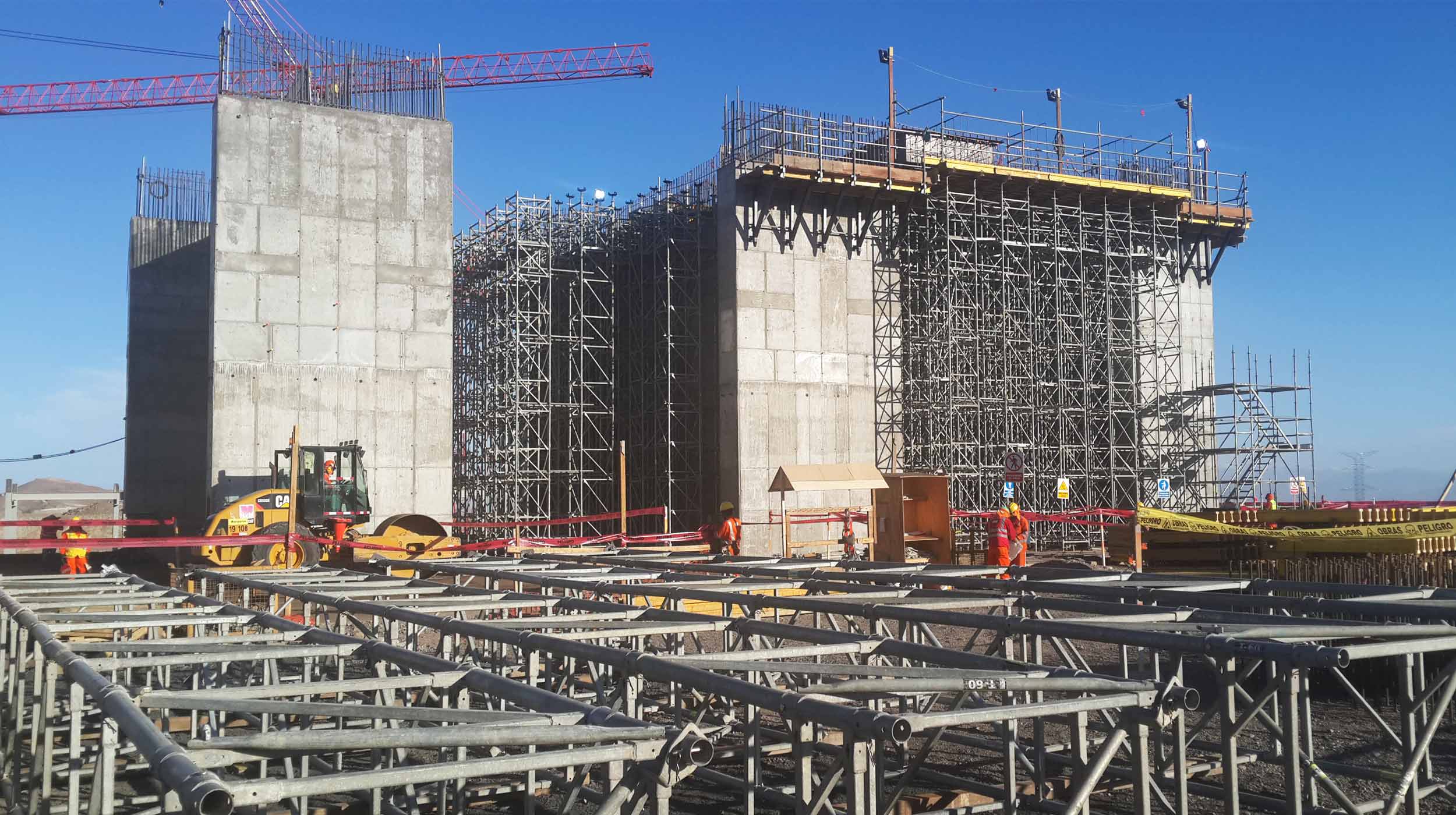

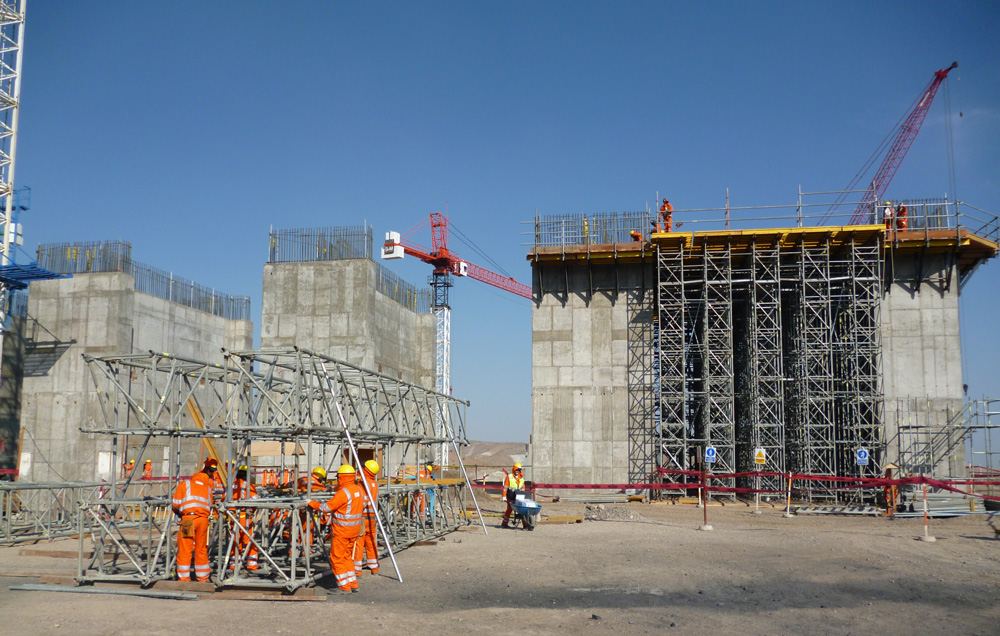

Para la construcción del molino, se instaló una losa de concreto reforzado de 2.50 m, para el cual se aplicó el sistema de cimbra modular ORMA. Debido a las fuerzas del viento se colocaron cargas horizontales, lo cual aumentó el peso de la estructura. La solución ofrecida por ULMA Encofrados Perú consistió en instalar el sistema de soporte de cargas verticales CIMBRA T-60 (formado por torres armadas con marcos y diagonales, capaz de soportar grandes pesos a altura) y amarrar las torres con tubos horizontales a 2 m de altura. Con esto cada torre aumentó en más de una tonelada su capacidad de carga, haciendo posible el soporte adecuado de la losa. Dada su facilidad de manipulado, fue premontada por los operarios y luego izada usando una grúa.

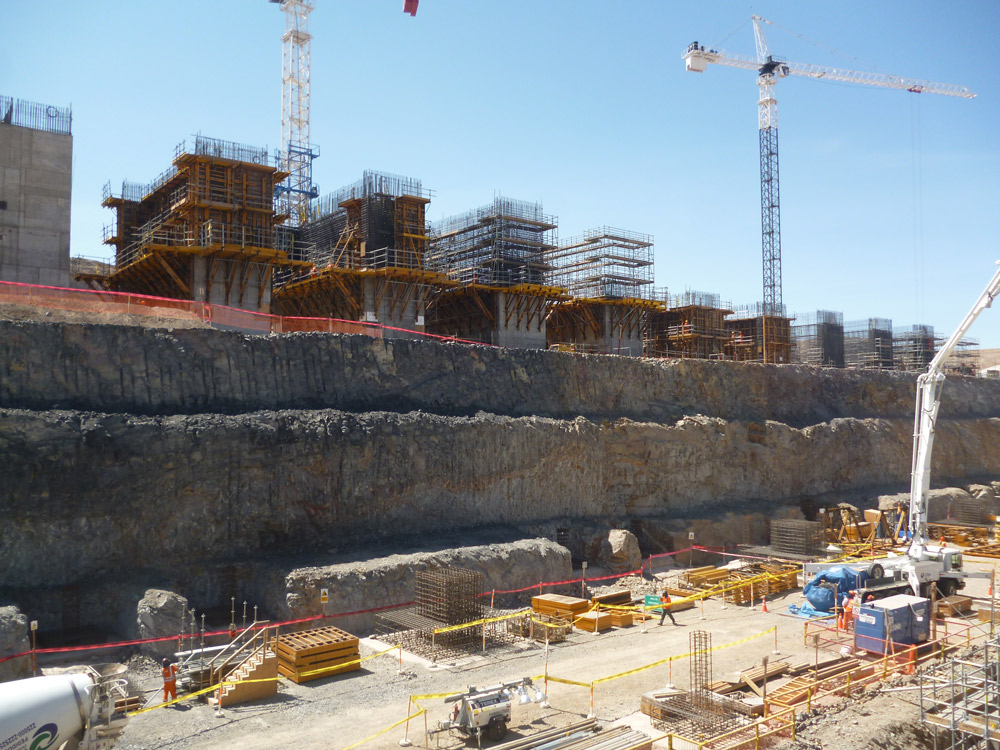

El sistema de cimbra modular ORMA fue usado para las cimbras de las diferentes estructuras, pues se requería un sistema capaz de soportar grandes presiones de concreto, con pocos accesorios, que pueda armarse en módulos para mejor manipulación.

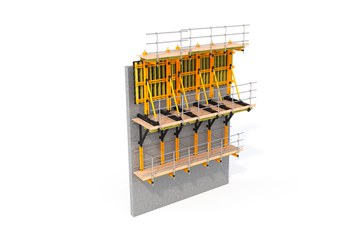

Para el friso era necesario la cimbra a una cara a gran altura capaz de soportar grandes presiones de concreto. Se aplicó la CONSOLA SBF, una estructura única conformada por perfiles y tubos soldados entre sí, capaz de soportar mayor carga y al mismo tiempo funcionar como plataforma de trabajo para los operarios.

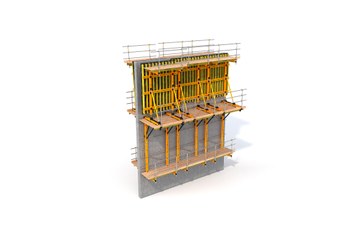

Para el resto del proyecto, fueron usadas CONSOLAS BMK para las plataformas de trabajo y cimbras a una cara. El sistema MK también fue usado para velas y trabes primarias.

A lo largo del proyecto, el sistema de andamio multidireccional BRIO fue usado como acceso de trabajo, en forma de escaleras.
