Cimbra modular ORMA

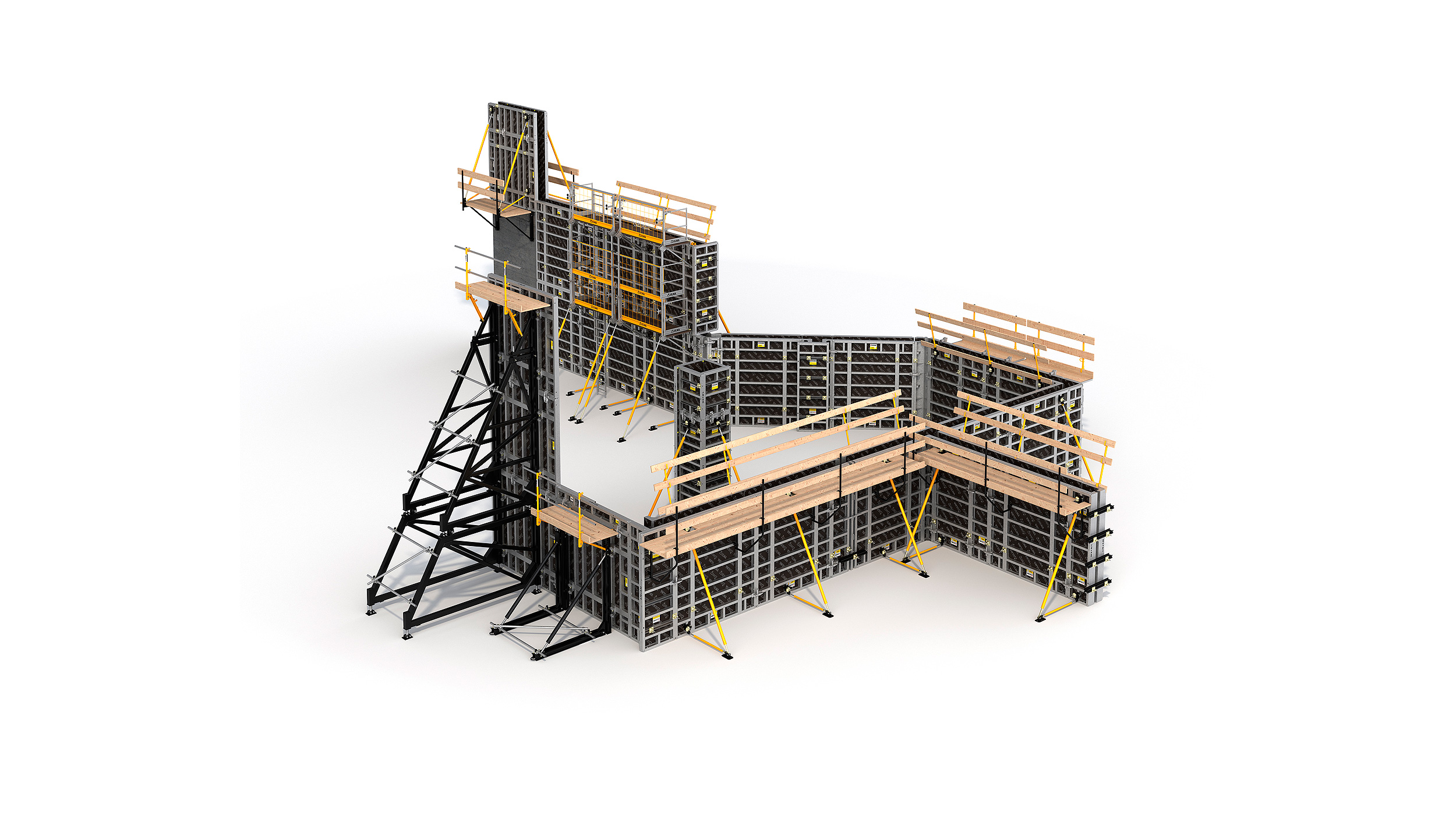

Sistema de cimbra modular para la construcción de todo tipo de estructuras verticales de concreto. Destaca su alto rendimiento con un mínimo costo en mano de obra.
Sistema de cimbra modular para la construcción de todo tipo de estructuras verticales de concreto. Destaca su alto rendimiento con un  mínimo costo en mano de obra.

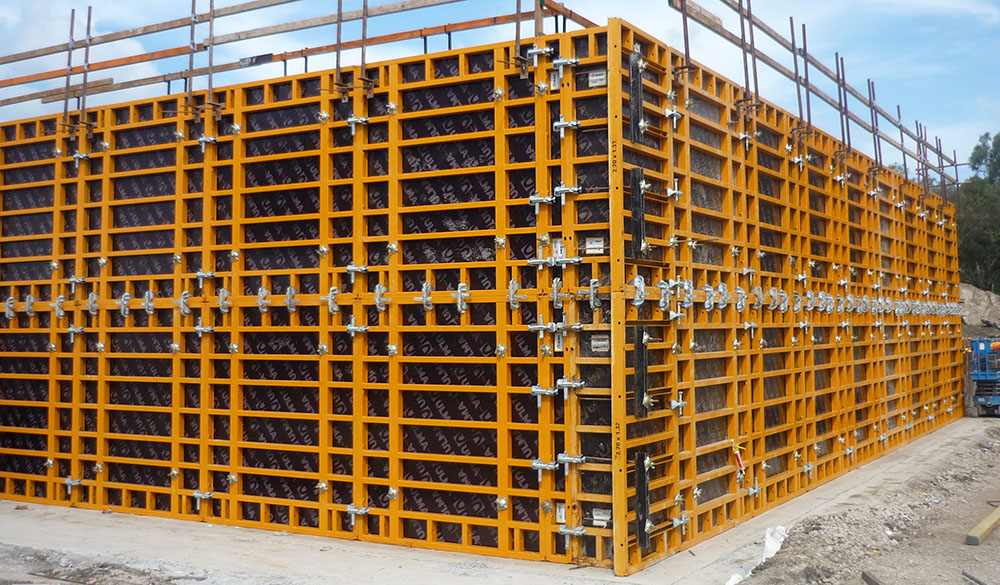

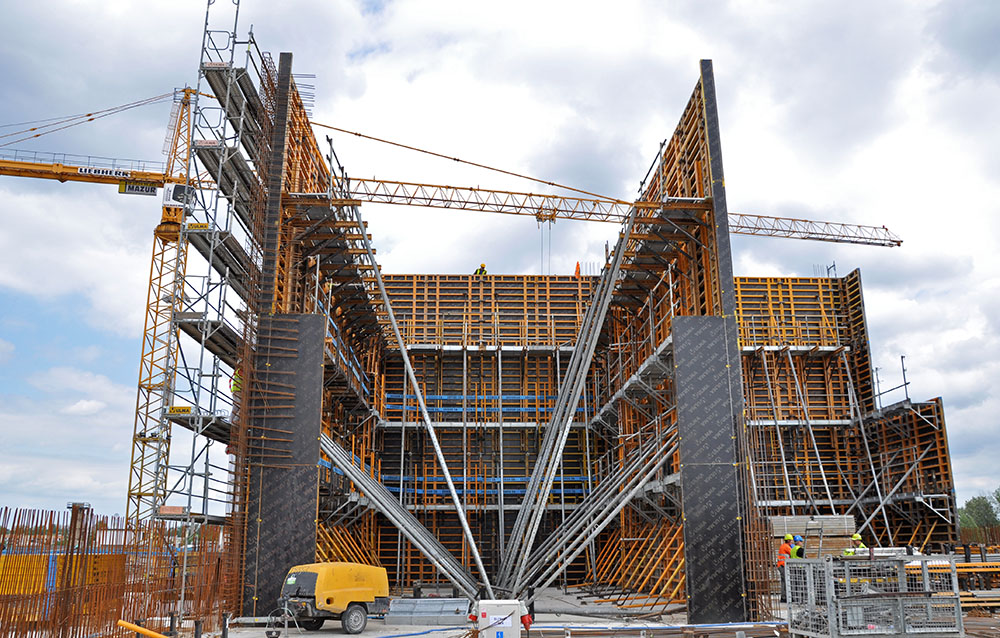

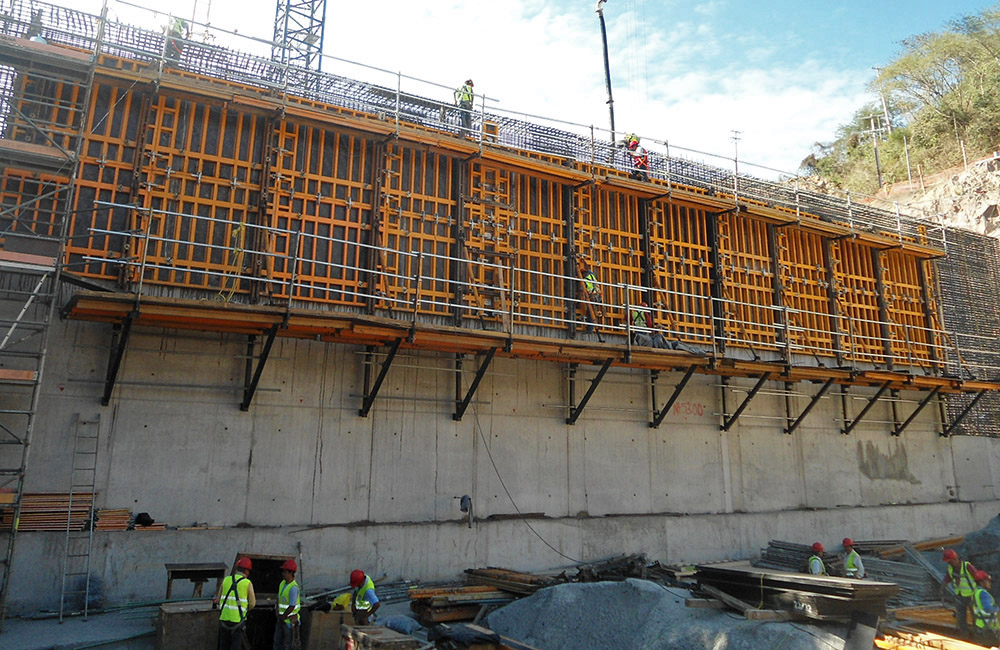

El sistema de cimbra modular ORMA es un sistema de cimbra vertical idóneo para construir todo tipo de elementos de concreto verticales, tanto en edificación como en obra civil (cimbra de muros, cimbra de columnas, estribos, zapatas…).

Destaca su gran rendimiento, con mínimos costos en mano de obra y tiempo de colocación.

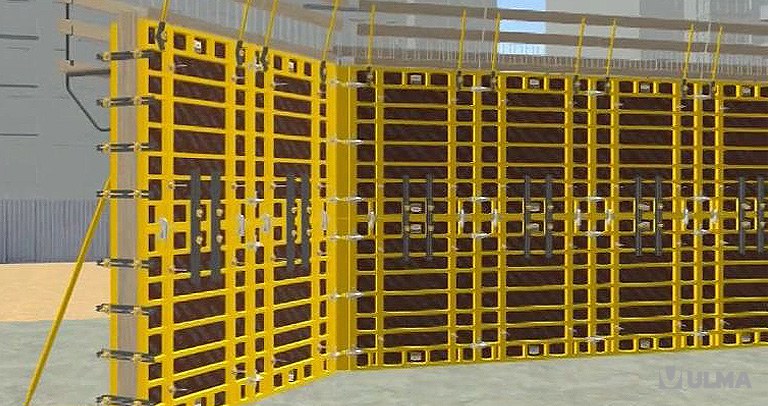

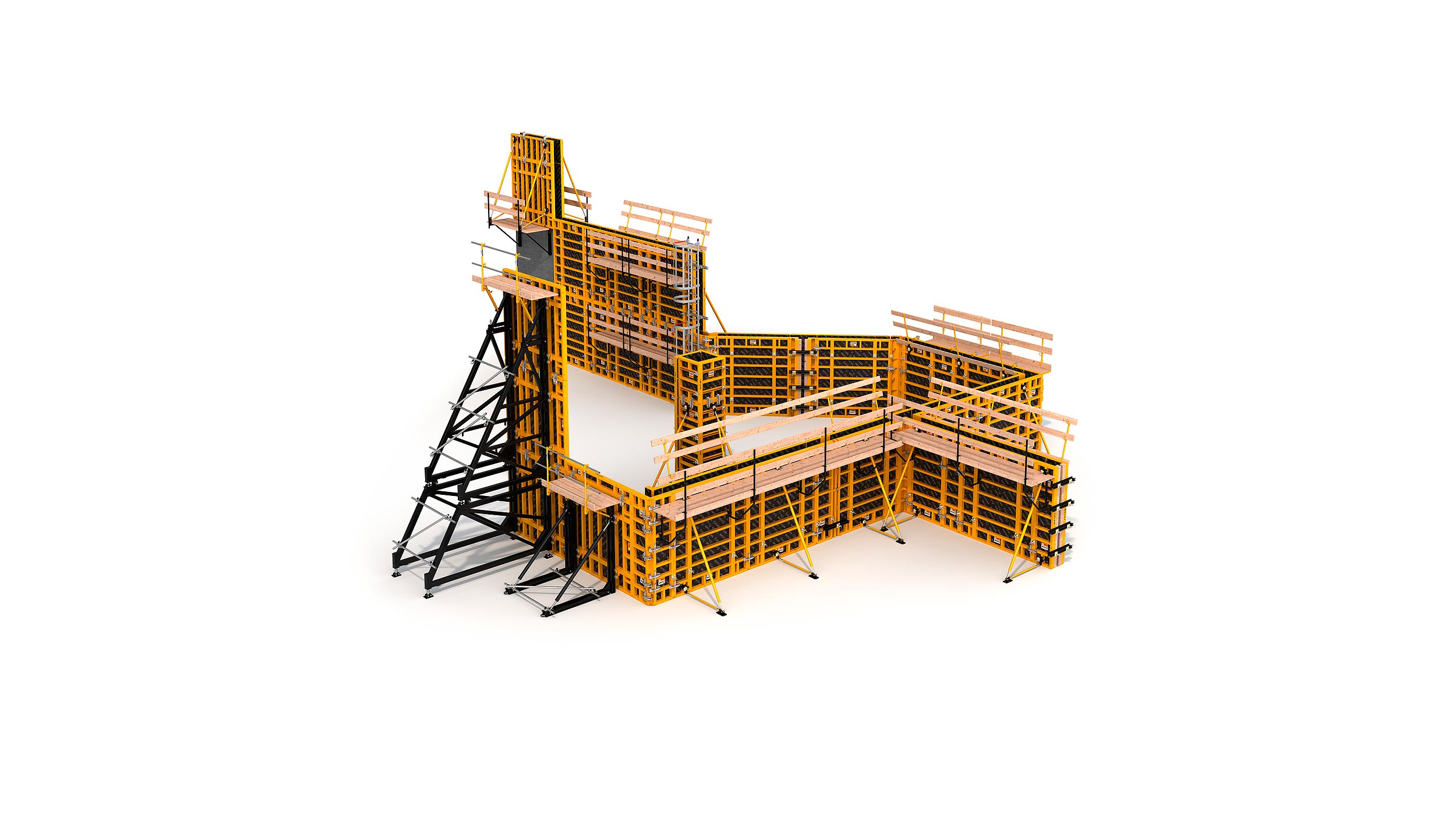

Está compuesto principalmente por paneles, unidos mediante grapas, dispuestos en conjuntos que constituyen la cimbra. Dispone de elementos que solucionan todo tipo de geometrías de manera eficaz y segura.

  • Diseñado para soportar grandes presiones de concreto (homologado por el organismo GSV)
  • Presión de concreto admisible:
    • Gama 3,3 m: 80 kN/m2
    • Gama 2,7 m: 74 kN/m2
  • Flechas máximas:
    • Para 60 kN/m2: línea 7, tab. 3 DIN 18202
    • Para 80 kN/m2: línea 6, tab. 3 DIN 18202
  • Para altura de colado ≤ 3,3 m son necesarios sólo 2 filas de anclajes en altura
  • Para altura de colado >3,3 m son necesarios 3 filas de anclajes en altura
  • Amplia gama de paneles con alturas de 3,3 m, 2,7 m, 1,2 m, 0,6 m y hasta 3,3 x 2,4 m (7,92 m2)

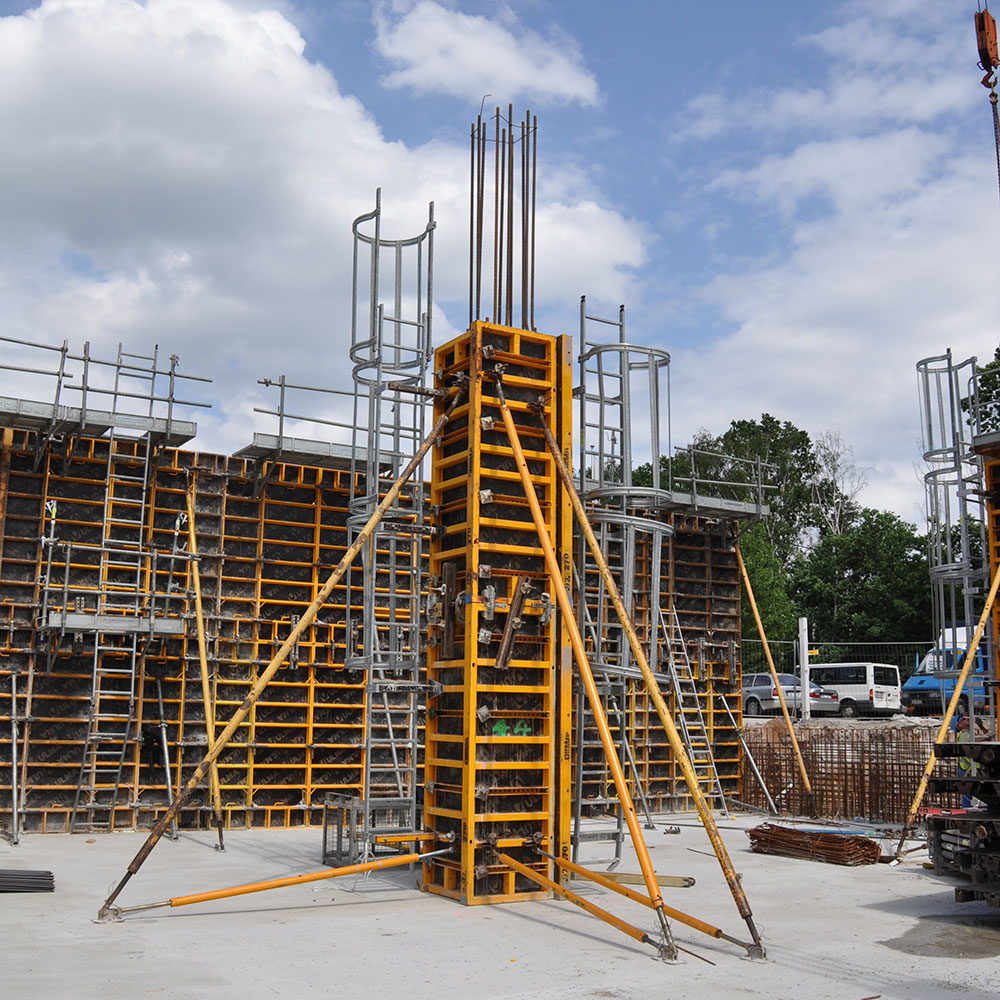

  • COLUMNAS
    • Amplia gama de paneles específicos para columnas de 30 x 30 cm hasta 120 x 120 cm (regulación cada 5 cm)
    • Alturas de paneles: 2,7 m; 1,2 m; 0,6 m
    • Anchuras del panel columna: 0,72 m; 0,92 m y 1,32 m
    • Hasta 80 kN/m2 de presión de concreto admisible
  • Muy versátil: orificios laterales para montaje rápido de soluciones típicas (cierres de muro, esquinas, columnas…). Mínimo trabajo de remates y compensaciones
  • Unión de paneles con grapas, con un solo golpe de martillo
    • Tres funciones básicas:
      • Unir
      • Alinear
      • Rigidizar
    • Regulación de la grapa: compensaciones de hasta 10 cm
  • Panel robusto galvanizado con marco metálico reforzado en las esquinas
  • Elemento de unión entre paneles y en esquinas
  • Excelentes acabados gracias al tablero contrachapado fenólico de abedul de alta calidad
  • Amplia gama de paneles con alturas de 3,3 m, 2,7 m, 1,2 m y hasta 3,3 x 2,4 m (7,92 m2)

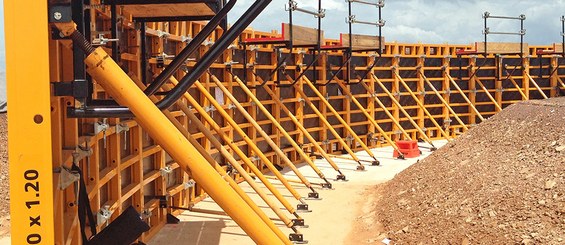

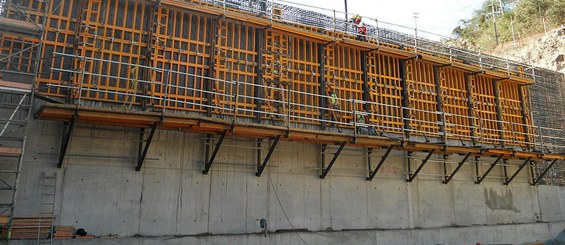

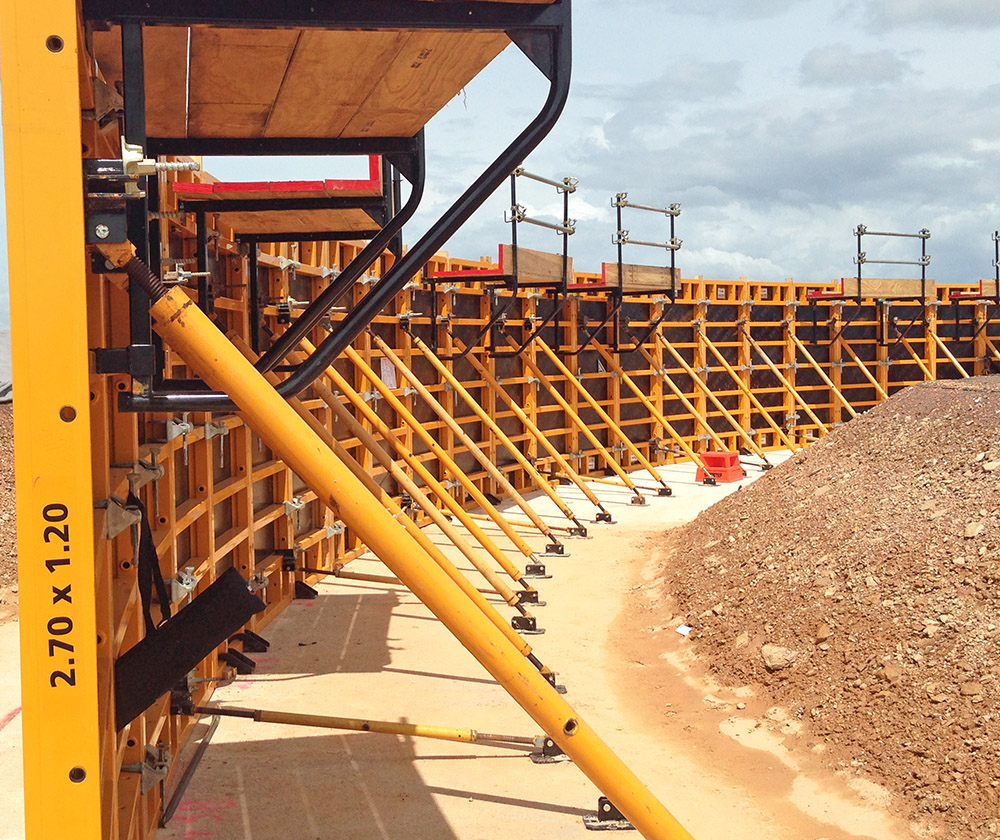

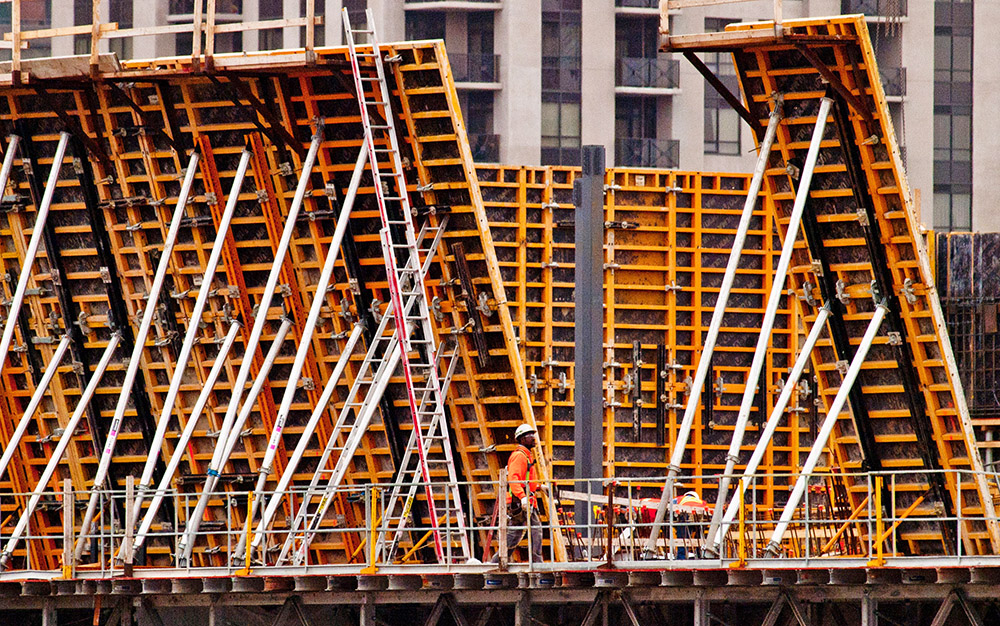

  • Elementos de protección de fácil incorporación a paneles (ménsulas de trabajo y estabilizadores). Seguridad garantizada.
