Torre Diagonal Zero Zero, Barcelona, España

Diseño en altura con vistas al mar

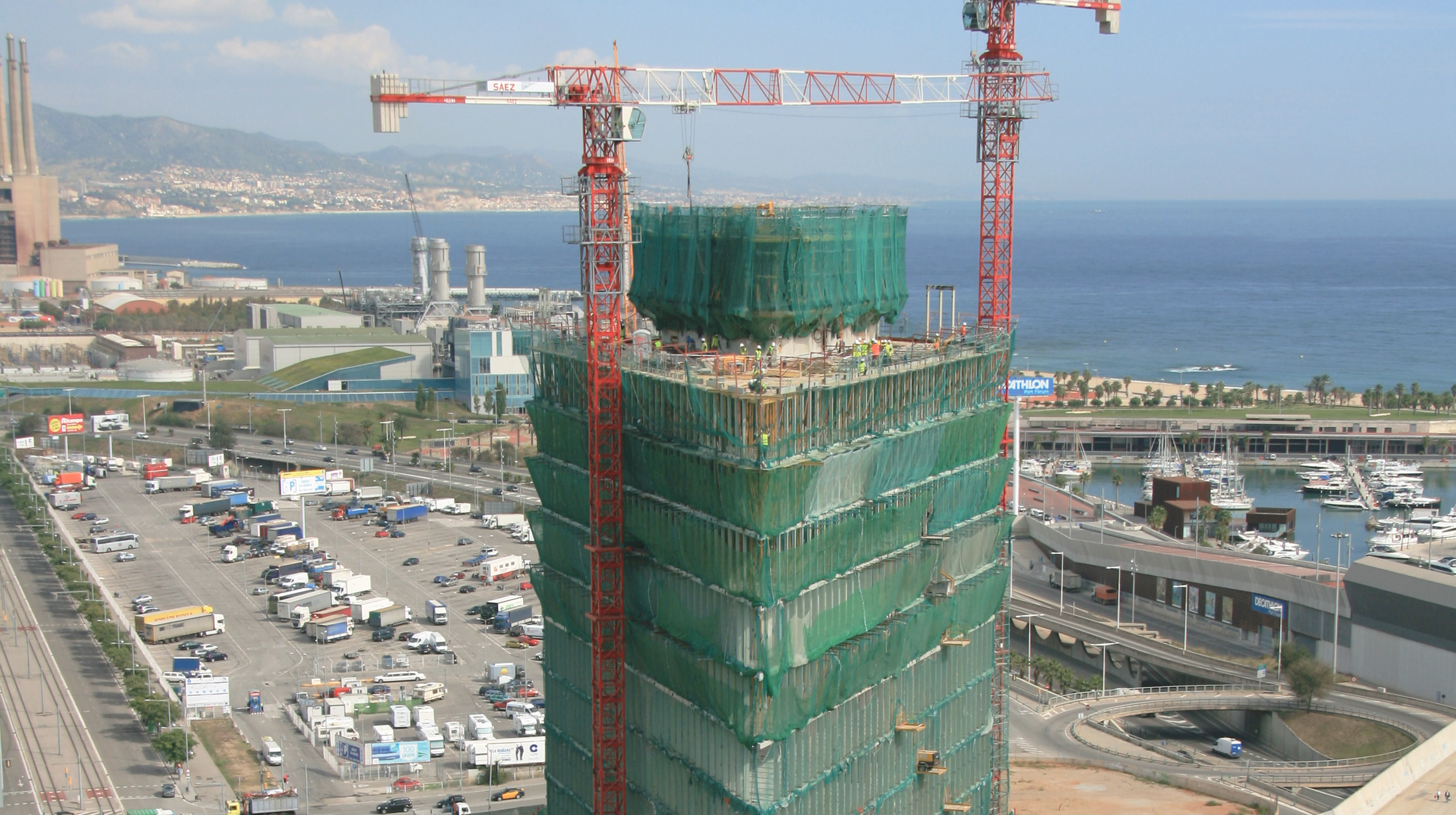

Ubicada junto al mar, en la Avenida Diagonal, alberga, entre otros, la sede de Telefónica en Cataluña. Sus 110 metros de altura y  24 plantas, le convierten en referente del skyline de Barcelona.

Descripción

Ubicada junto al mar, en la Avenida Diagonal, alberga, entre otros, la sede de Telefónica en Cataluña. Sus 110 metros de altura y  24 plantas, le convierten en referente del skyline de Barcelona.

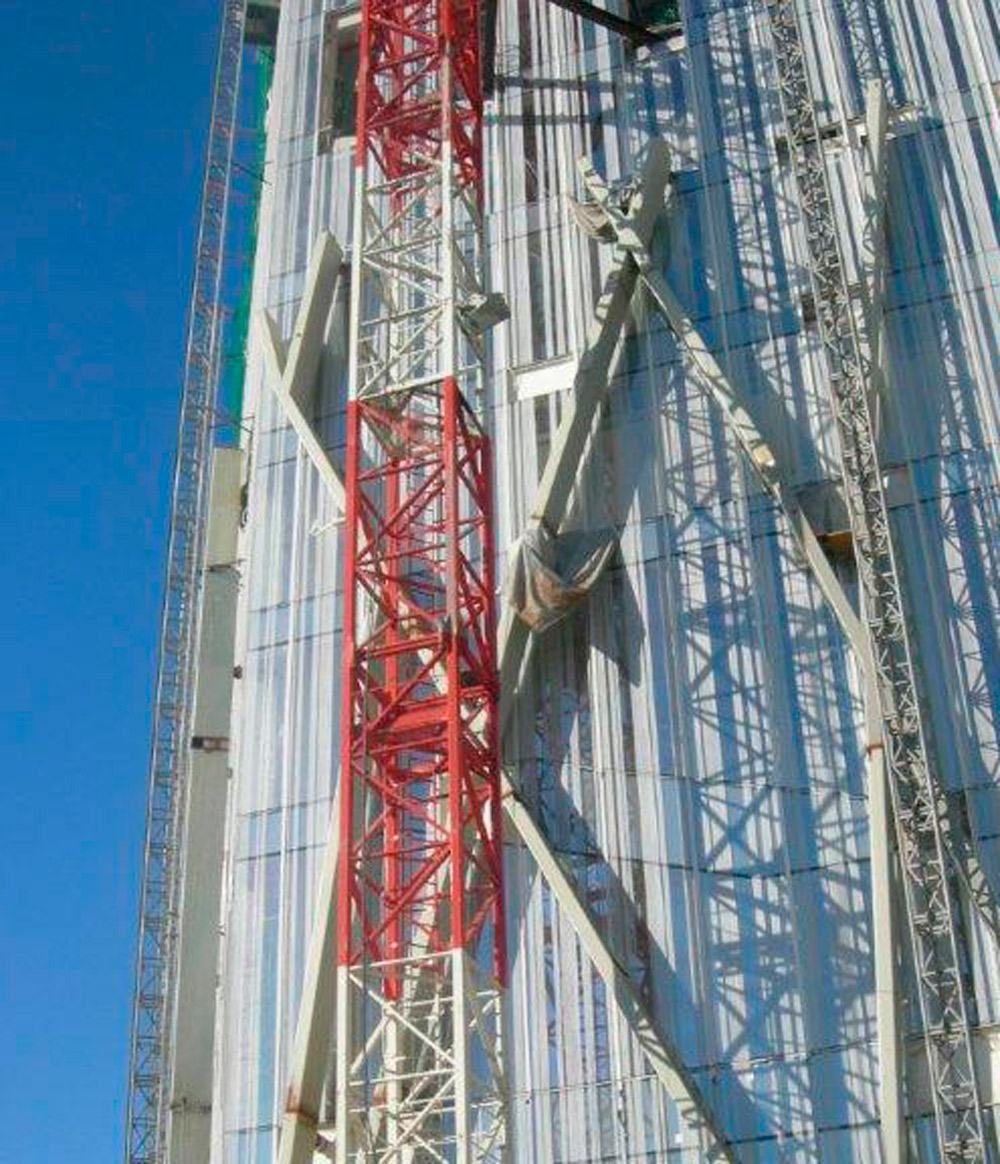

El edificio, en forma de diamante, es de planta trapezoidal y ocupa un solar de 4,000 m2.  Un núcleo central de concreto conforma su estructura, que incluye elevadores, patios de instalaciones, escaleras de emergencia y servicios. Su perímetro está reforzado con un sistema de perfiles telescópicos de aluminio, envuelto a su vez por un muro cortina xerografiado.

La altura media entre plantas es de 4 m, con espesores de losa de entre 0.4 y 0.3 m.

Solución ULMA

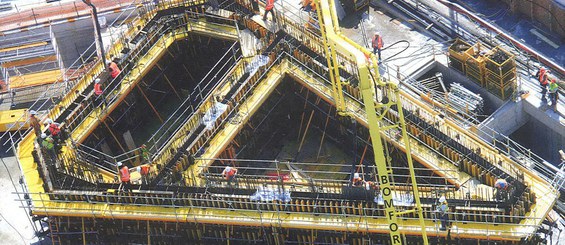

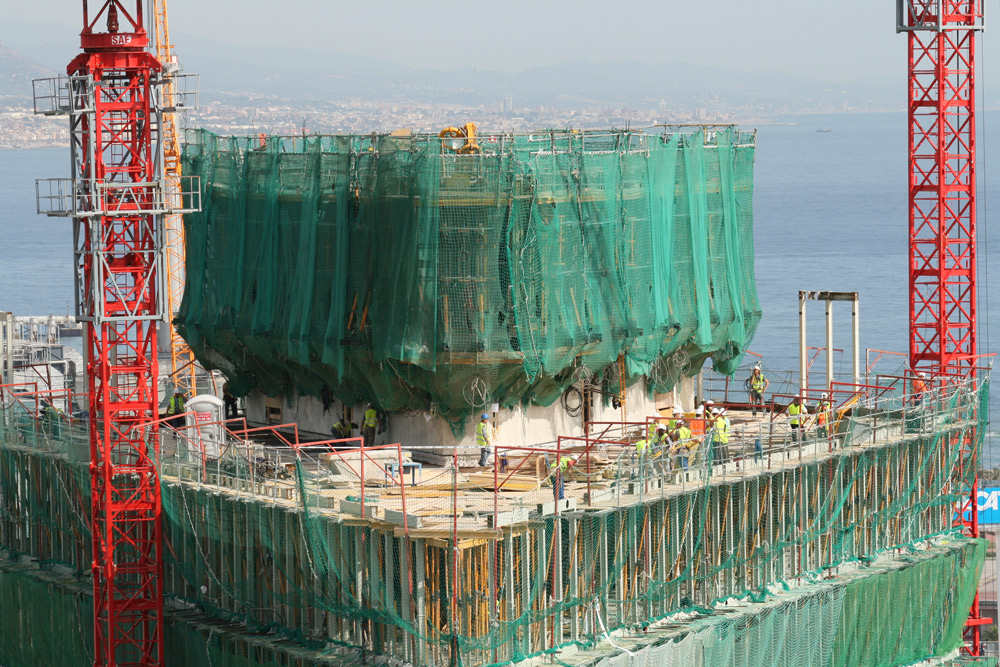

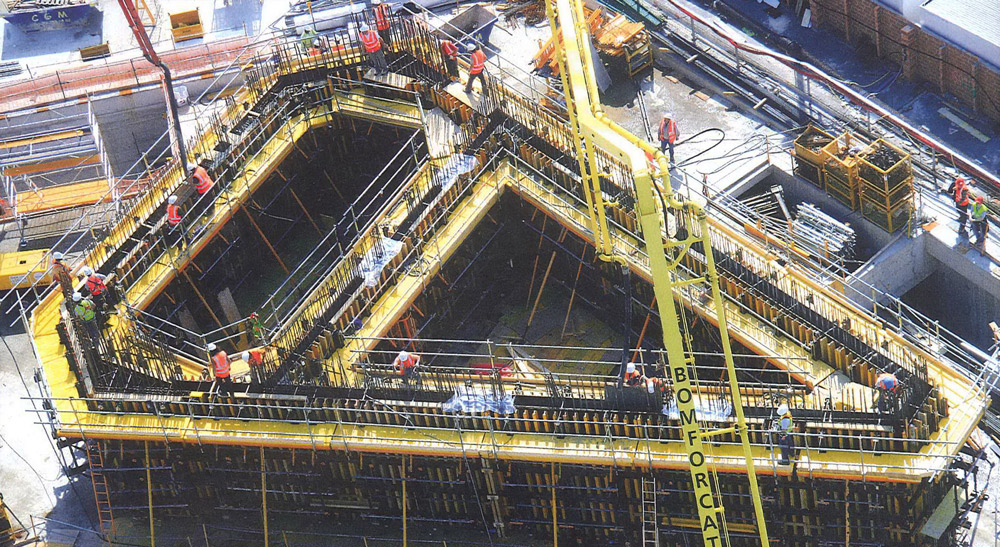

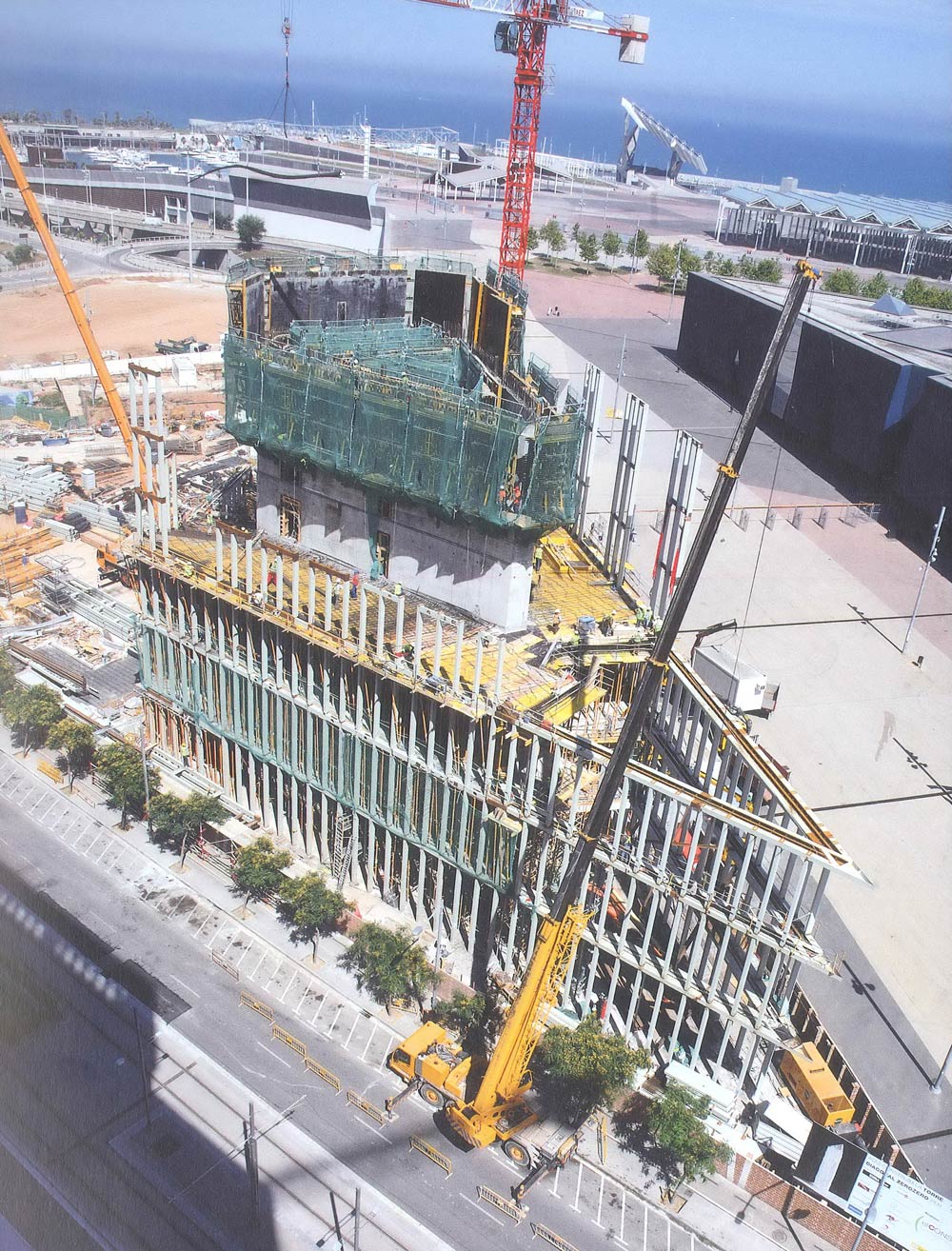

En el núcleo central se han ejecutado dos plantas por delante de las losas, mediante trepado con Consola 2000 y ENKOFORM V-100. Gran parte de las losas se construyeron con la cimbra horizontal RAPID y, en algún caso, con ENKOFLEX.

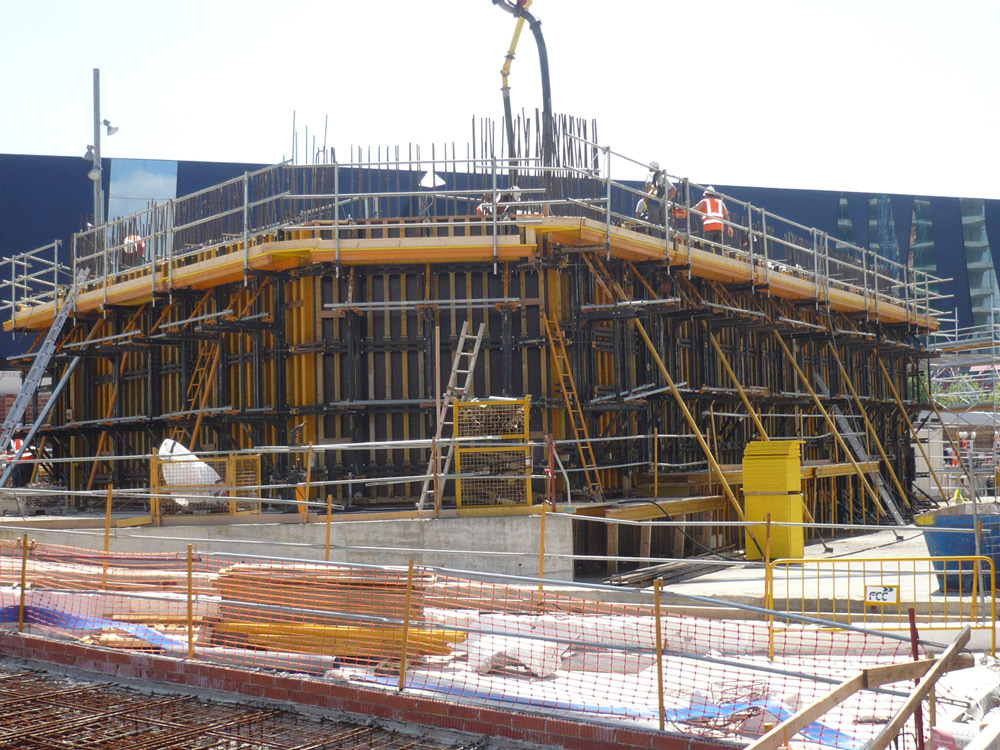

Para evitar agujeros en el concreto, se realizaron colados de muro de 4.50 m de altura. El empleo de una cercha de riostras y tensores permite que las barras roscadas no crucen el muro al situarse en la parte superior e inferior de cada tongada. La Consola 2000, con compensaciones de madera en las esquinas interiores, facilitó la adaptación a la geometría trapezoidal del núcleo.
